Dimensionando o resistor para um LED
Um LED precisa de um resistor em série para limitar a corrente que passa por ele, caso contrário ele vai queimar. Usualmente, os LED's mais utilizados são limitados em 20mA, tendo este valor em mente e conhecendo a o valor de sua fonte de tensão é fácil determinar o resistor necessário para o seu circuito.
Veja o exemplo abaixo:
Observe que para manter a corrente limitada em 20mA em um circuito alimentado por 5V é preciso de um resistor de 215 ohms. O valor de 0,7 é um valor padrão para a queda de tensão no diodo, mas isso pode variar para cada diodo ou LED, é necessário verificar em um datasheet, caso o tenha disponível.
No vídeo do Canal Almanaque mostro três situações, o LED ligado diretamente na fonte, LED com resistor de 1K e LED com resitor de 22K:
Agora veja os cálculos para as duas situações abordadas no vídeo, um circuito com o resistor de 1k ohms e com o resistor de 22k ohms.
Vejam a diferença de valores das correntes o que está de acordo com o vídeo, para o resistor de 22k resulta em um brilho de baixa intensidade, devido a pouca corrente passando pelo LED.
Todos estes cálculos estão embasados pela Lei de Ohm. Se ainda não estudou, leia o artigo e se inscreva em nosso canal do YouTube.
Até a próxima!
Todos estes cálculos estão embasados pela Lei de Ohm. Se ainda não estudou, leia o artigo e se inscreva em nosso canal do YouTube.
Até a próxima!
Autocad - Comando TCASE
Aqui no Canal Almanaque temos a intenção de passar o conhecimento de várias áreas. E em algum momento você vai precisar de trabalhar com programas do tipo CAD, seja para fazer um pequeno projeto ou trabalho frequente.
Com este propósito apresento aqui o vídeo ensinando a fazer uma simples alteração de texto com o comando TCASE no Autocad. Vou sempre estar postando alguma dica sobre esta plataforma.
Segue aí:
Não se esqueça de assinar o canal no YouTube!
Como fazer um tacômetro caseiro
Um tacômetro nada mais é do que um instrumento capaz de medir as
rotações por minuto de um motor, sendo muito útil para determinar
a velocidade de um veículo, por exemplo.
Com esta ideia, apresento um simples tacômetro caseiro, medindo
então as rotações de uma ventoinha de PC.
Primeiramente, vamos aos materiais utilizados no experimento:
- 1 LED
- 1 Laser
- 1 Osciloscópio
- 1 Multímetro
- 1 Fan (Ventoinha)

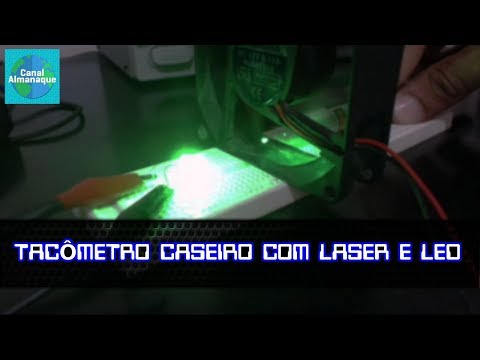

No vídeo abaixo o experimento completo:
O LED é utilizado como emissor de luz, mas neste caso ele
funciona como sensor de luz. Aspecto similar do fotodiodo, o qual
gera uma pequena corrente quando exposto a luz. A fonte luminosa
utilizada aqui é um laser. Quando o LED é exposto ao laser, temos
uma tensão de 1,5V detectada pelo multímetro.
Se
utilizarmos um osciloscópio com as pontas de prova conectadas nos
terminais do LED e deixando posicionada a ventoinha entre o laser e o
LED, teremos a seguinte forma de onda:
A
frequência obtida pelo osciloscópio - como mostrada na imagem Fpk=138Hz - é utilizada para determinar
quantos ciclos acontecem por segundo em nosso sistema. Porém
a frequência deve ser dividida por 7, pois a ventoinha utilizada tem
7 aletas, as quais provocam as interrupções. Logo:
Com
este valor (19,7Hz) fazemos a multiplicação por 60 segundos, para então
encontrar o números de RPM (Rotações Por Minuto) de nosso fan, resultando em 1182 RPM.
Gostou
deste experimento? Deixei seu comentário com dúvidas a respeito.
Assine o Canal Almanaque no Youtube e nos acompanhe no Twitter e Facebook!
Macete para converter binários e decimais
Por
vezes, converter binários e decimais pode ser bastante repetitivo,
várias multiplicações ou divisões em série, apesar de simples é um pouco
tedioso. Que tal agilizar o processo e utilizar uma técnica que
facilita bastante o nosso trabalho?
Aqui no Canal Almanaque apresento alguns exemplos simples com o macete em questão, veja o vídeo abaixo:
A Segunda Lei de Ohm
A
1ª Lei de Ohm relaciona três grandezas: corrente, resistência e
tensão. Mas não foi explicado como é determinada a resistência
elétrica de um material. Isto é determinado pela 2ª Lei de Ohm.
A
fórmula abaixo deixa tudo bem simples de ser entendido:
Sendo
ρ (rô) a resistividade (dado em Ωm), algo que é característico do material, L o
comprimento em metros do material a ser estudado e A a área da seção transversal em mm.
Perceba
que pela fórmula, quanto maior o comprimento ‘L’ maior será a
resistência ‘R’ diretamente proporcional, pois ‘L’ está no
numerador), quanto maior a área ‘A’ menor a resistência ‘R’
(inversamente proporcional, pois ‘A’ está no denominador).
Logo
a 2ª Lei de Ohm define que a resistência elétrica de um material é
diretamente proporcional ao seu comprimento e inversamente
proporcional a sua área, tudo isto sob influência da resistividade
do material.
Veja
o vídeo com os exemplos:
